CA 220V de Rod Quality Inspection System del filtro de la cápsula de EtherCAT

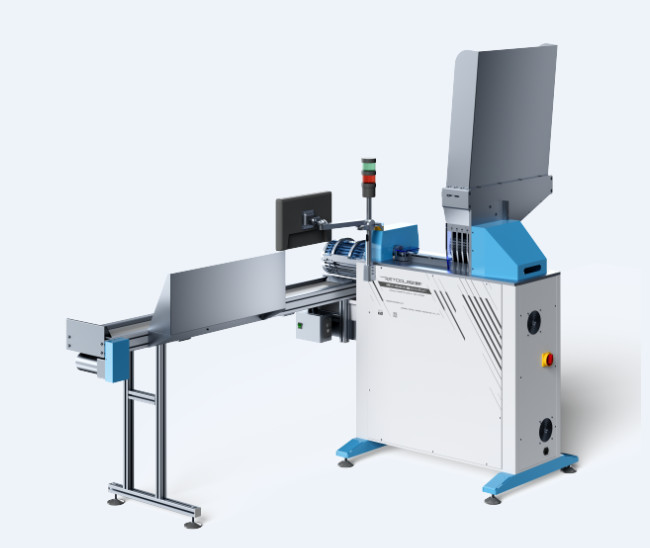

Sistema de inspección de la calidad de la Filtro-barra de la cápsula



Perfil de compañía



Chengdu equipa con nuevas máquinas ciencia y la tecnología Co., Ltd., pues un fabricante profesional bien conocido de equipo de prueba físico para el tabaco en China, tiene una historia del desarrollo de tres décadas.



Chengdu equipa con nuevas máquinas la tecnología Co. industrial, el Ltd. fue fundado en 1996, y Chengdu Retool Science & Technology Co, Ltd. fue fundado en 2015 después de reforma de la acción y enumerado con éxito en el sistema de transferencia nacional de parte de EME en marzo de 2016.



Como empresa de alta tecnología excepcional nacionalmente reconocida, la compañía tiene una base técnica fuerte y un equipo avanzado y es una base para investigar y fabricar el aparato y el equipo óptica-maquinaria-electrónico-ordenador-automáticos.



Toda la serie de productos desarrollada por la compañía ha sido aprobada por la oficina nacional del monopolio del tabaco, el equipo de prueba físico de la compañía ha sido ampliamente utilizada por las fábricas del tabaco, las plantas de filtrado, y los departamentos nacionales y extranjeros de la supervisión de la calidad del tabaco en todos los niveles, y le garantizarán completamente con altos calidad del producto y funcionamiento de coste.



La compañía se especializa en el equipo de prueba físico del parámetro para los diversas cigarrillos/barras del filtro, los sistemas de muestreo automáticos en línea para los cigarrillos/las barras del filtro, el equipo de prueba para las diversas materias primas y los materiales auxiliares, el equipo de prueba, y el equipo automático para los diversos nuevos materiales incluyendo los productos de la cápsula del filtro para el tabaco.



La compañía sigue completamente y fielmente el sistema de gestión de calidad IS019001, el sistema ambiental ISO24001, y otros estándares para proporcionar productos de acuerdo con estándares nacionales e industriales, y todos los componentes del producto clave son de las marcas famosas internacionales para asegurarse de que la calidad completa de productos ha alcanzado el nivel internacional.



La compañía promete a clientes calidad del producto, instalación, y depuración, entrenamiento de personales, los servicios post-venta, etc. supremos equipa con nuevas máquinas Co., Ltd. será dedicada a la calidad del producto, a los servicios, y a la innovación y se esforzará siempre para la excelencia.



Con el desarrollo continuo de la industria de tabaco, equipe con nuevas máquinas Co., Ltd. insistirá en la investigación y desarrollar del equipo de prueba físico del tabaco de alto nivel y del equipo automático para las industrias de tabaco en el país y en el extranjero, con tecnologías avanzadas y calidad estable como la meta.



Descripción



El sistema se utiliza como barra automática del filtro que clasifica el equipo para la detección y el rechazo automáticos de la calidad de las barras explosivas del filtro de la gota.

La tecnología de la medida de la microonda y los sensores de alta velocidad y de alta precisión se utilizan para detectar el número, posición, y el daño de gotas de voladura en la barra de voladura del filtro de la gota y las muestras incompetentes se puede rechazar automáticamente según los parámetros preestablecidos.

El equipo entero se automatiza completamente, y la detección y el rechazo de alta velocidad pueden cubrir la demanda para la detección en línea de la producción en la fábrica.



Funcionamiento y características

1. De acuerdo con la tecnología del control de IPC de Beckhoff) IPCGermany, tecnología de gama alta del proceso de adquisición de datos de alta velocidad en tiempo real de Ethernet (EtherCAT) que alcanza el nivel del nanosegundo (ns);

2. Usando la tecnología de la medida de la microonda para detectar las gotas de voladura en la barra de voladura del filtro de la gota;

3. Tiene las características de la detección de alta velocidad, del rechazo de alta velocidad, y de una barra no destructiva del filtro;

4. Realice la detección de la calidad en cada barra de voladura del filtro de la gota y quite las barras de voladura incompetentes del filtro de la gota en tiempo real;

5. El cigarrillo que separa la rueda se utiliza para recibir, proteger, clasificar, y quitar las barras del filtro, que tiene alta confiabilidad y trabajo estable;

6. Yantai de mano, conveniente para que trabajadores actúen;

7. La caja de la barra del filtro se utiliza directamente para alimentar, y el rendimiento laboral es alto.



Usando requisitos del ambiente



Voltaje de funcionamiento	CA el 220V±10%, CA el 380V±10%, 50HZ ± el 5%
Temperatura del ambiente	+10℃ a +40℃
Humedad	el 30% al 65%, ninguna condensación
Requisitos de la fuente del gas	La presión positiva ≥0.5MPa, el ³ /min del flujo ≥0.3m, y la fuente del gas deben ser secados y ser filtrados



Índices técnicos dominantes



Método de detección	detección continua y rechazo automático
Tipo de la muestra	barra explosiva común del filtro de la gota y barra explosiva compuesta del filtro de la gota (ser modificado para requisitos particulares)
Gama de la longitud de barra del filtro	60~150m m
Gama del diámetro de barra del filtro	5.4-6.0m m, 6 ~ 7m m or7.0~8.0mm
Diámetro de voladura	>2m m
La distancia mínima entre las gotas de voladura	>4m m
La distancia mínima entre la gota y la cara del extremo	>3m m;
Exactitud de la medida de la posición de la gota	±0.2mm
Capacidad de la tolva	2~3 cajas, alimentando la caja entera
Velocidad de prueba	1200 pedazos/minuto (las barras especiales de la boca necesitan ser eliminadas errores en sitio)
Color de la gota	ilimitado



Principio de medida



El sistema utiliza la correa de la adsorción de la presión negativa para enviar la barra a la rueda estabilizadora de la velocidad con el método de alimentación de la tolva. Con la velocidad constante de la rueda estabilizadora de la velocidad, la barra es probada por microonda a una velocidad constante. Entonces entra en la rueda del tambor para la colección.



¿Por qué elíjanos? Nuestras ventajas



1. ¿Cuáles son sus ventajas comparadas a otras compañías?

somos una de las compañías más famosas de la industria, y tenemos más de 25 años de historia en desarrollar diversos productos.

2. ¿Usted tiene su propia fábrica?

Sí, tenemos un taller de la producción de 85000 metros cuadrados, así que somos capaces de asegurar sus requisitos.

3. ¿Cómo usted promete su control de calidad?

Hemos ganado la alabanza de clientes nacionales y extranjeros, y también tenemos un estándar muy estricto del control de calidad, a que nos referimos sobre todo.

4. ¿Cómo instalar la máquina?

No hay necesidad de volver a montar el dispositivo después de recibirlo, y le enviaremos un vídeo de la guía para eliminar errores.



Después de servicio de ventas



1. Proporcionamos una guía video para eliminar errores y usar.

2. También ofrecemos una garantía de un año para el control de calidad.
