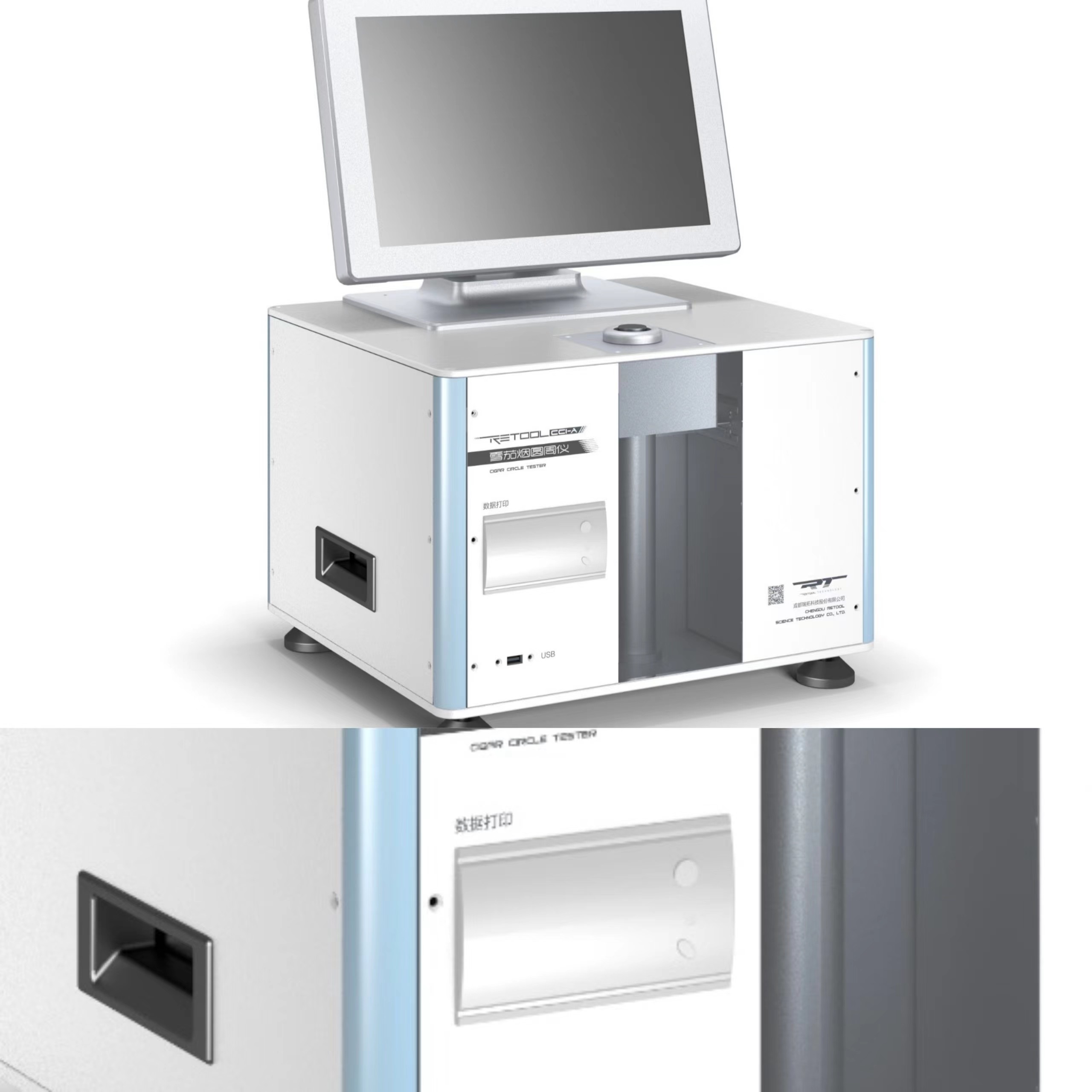

Probador gráfico del círculo del cigarro del interfaz de la redondez de Detecte y de la operación de la redondez

El probador del círculo del cigarro tiene una amplia gama de compatibilidad del perímetro, de circunferencia del detecte de la poder y de redondez de todas las posiciones

El probador es una clase de instrumento desarrollada para las necesidades reales de la industria de tabaco de detectar los parámetros de índice físicos de cigarros. Se utiliza para detectar la circunferencia y la redondez de una sección o de secciones múltiples de cigarros. Es aplicable a la inspección por muestreo de cigarros. El ordenador industrial se utiliza para la interacción persona-ordenador, con el interfaz hermoso y la capacidad de proceso de datos fuerte. El mecanismo de rotación de fijación con abrazadera puede realizar la medida de las muestras del cigarro con los diversos diámetros y especificaciones de longitud sin piezas cambiantes. El proceso del uso es simple y conveniente.

Funcionamiento y característica

1. Conveniente para medir la circunferencia y la redondez de cigarros hechos a mano cilíndricos o de cigarros hechos a máquina;
2. La gama de compatibilidad de la circunferencia de la muestra es grande, la posición de medición puede ser fijada, y la circunferencia y la redondez de todas las posiciones pueden ser detectadas.
3. Medida exacta con el sensor del laser del CCD;
4. el muestreo de la rotación 360-degree se observa en la circunferencia de la muestra, y el resultado de la medida es más exacto;
5. Se adopta el nuevo tenedor de cigarrillo, que es conveniente para los cigarrillos con los diversos diámetros y asegura la medida estable y confiable.
6. Ajuste automáticamente la posición de la plataforma de colocación después de fijar los parámetros del instrumento;
7. El instrumento adopta la alimentación manual y esconder manual;
8. Estructura compacta y pequeña superficie cubierta;
9. Interfaz gráfico de la operación, operación plana industrial del tacto, fácil aprender;
10. Almacenamiento de datos de la ayuda, pregunta, importación y exportación, impresión de los datos, interfaz USB, interfaz de red.
11. La redondez circular de la sección en una o más ubicaciones de la misma muestra se puede medir usando la ubicación baja variable. Los funcionamientos de proceso del conjunto automáticamente, sin la intervención, fácil de utilizar.

Indicadores técnicos

1. Gama del diámetro de la muestra: 12~23m m
2. Gama de la longitud de la muestra: 90~210m m
3. Posición de medición: la posición de la longitud entera se puede ajustar sobre la base de la cara del extremo.
4. Muestreo de la posición: 360 grados
5. Resolución: 0.005m m
6. Exactitud de la medida: ± 0,1 milímetros
7. Gama de ajuste de plataforma: 0~120m m
8. Dimensión total: 420×380×600 milímetro
9. Peso: 21kg

Requisitos del ambiente de trabajo (evite la exposición directa al instrumento por fuentes de luz fuertes tales como luz del sol)

1. Temperatura de las condiciones: +10℃ a +40℃ (la temperatura ambiente recomendada es 22 el ± 2℃)
2. Humedad: 60±5%RH
3. Fuente de alimentación: CA 220V el ±10% 50 Hz± el 5%
